Pregled izdelka

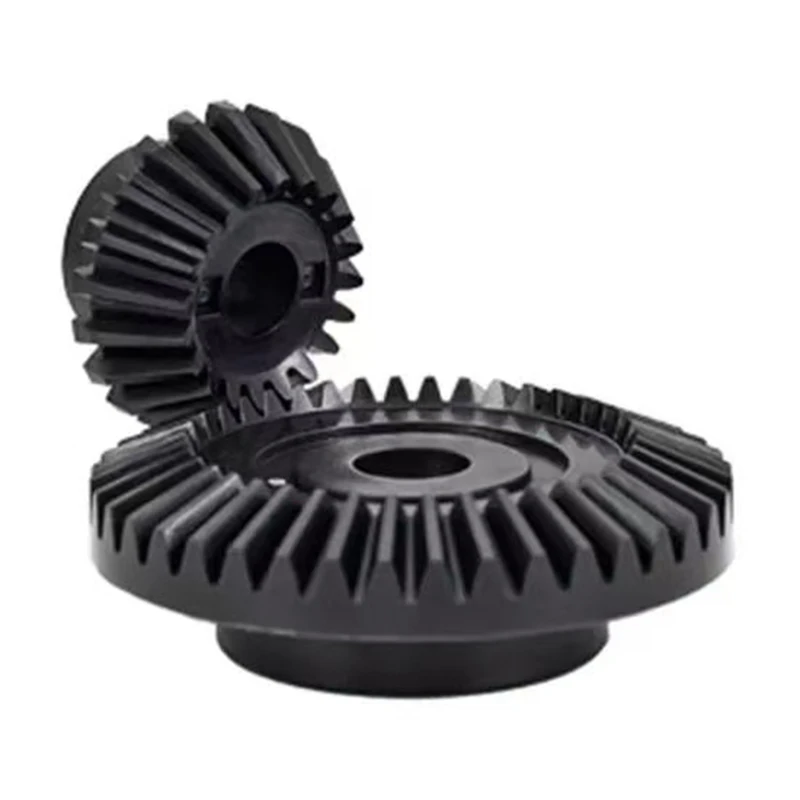

Plastični spiralni stožčasti zobnik prenaša vrtenje med sekajočima se gredema, običajno za 90 stopinj. Njegovi ukrivljeni zobje se uporabljajo v kompaktnih-pravokotnih pogonih, kot so električno-zložljiva ogledala, majhni aktuatorji, instrumentni mehanizmi in drugi sklopi, kjer mora biti vpenjanje bolj gladko kot pri ravnih poševnih parih.
Ključne prednosti
Progresivni kontakt čez ukrivljeni zob
Stik se gradi postopoma čez ukrivljeno ploskev zoba, namesto da bi udaril po celotni širini naenkrat. Pri pravokotnem-aktuatorju to zmanjša vklopni impulz, ki povzroča vibracije in tonski hrup zobnikov.
Ujemajoča se geometrija za sekajoče se gredi
Zobnik in zobnik imata enak kot gredi in montažno razdaljo. To ohranja kontaktno pot znotraj obdelovalne površine in preprečuje, da bi se obremenitev koncentrirala na enem robu.
Povezava s pozitivnim navorom na pestu
Zagozdena izvrtina v obliki črke D-ali v-podprta izvrtina prenaša navor prek pozitivne povezave in ne samo zaradi trenja. Povezava pesta ostane definirana, ko se mehanizem zažene ali obrne pod obremenitvijo.
Tabela tehničnih podatkov
|
Parameter |
Vrednost |
|
Spiralni kot |
30 stopinj |
|
Veliki končni premer |
45 mm |
|
Majhna končna širina |
25 mm |
|
Sredinska luknja |
10 mm z utorom za ključ |
|
Material |
Najlon-napolnjen z oljem |
Zmogljivosti prilagajanja
Zobnik in zobnik sta razvita kot en ujemajoč se{0}}pravokotni par. Kot gredi, razmerje, spiralna roka in montažna razdalja so pritrjeni skupaj, da ohranijo kontaktno pot znotraj delovne površine.
Vmesnik pesta je mogoče izdelati za zaklenjeno, D-oblikovano ali v-podprto gred. Material in mazivo sta izbrana glede na drsni kontakt, delovno hitrost in prostor ohišja.
Kontrola kakovosti
Odobritev prvega-kosa uporablja ujemajoči se par za preverjanje spiralne roke, vgradne razdalje in položaja kontaktnega vzorca zob. Vzorec stika kaže, ali obremenitev doseže predvideno površino obraza.
Par se nato zažene pod določenim kotom gredi. Preskus preverja gladek prenos navora, nadzorovano zračnost in sprejemljiv hrup pri delovanju.
pogosta vprašanja
V: Ali je mogoče vzorčni komplet dostaviti pred proizvodnjo?
O: Da. Ustrezen komplet vzorcev je mogoče izdelati po potrditvi podatkov o orodju in namestitvi. Razvoj vzorca po meri običajno traja približno 50 dni.
V: Katere valute plačila so sprejete?
O: USD, EUR, CNY, GBP, AUD, CAD, KRW in RUB so sprejeti pod dogovorjenim plačilnim rokom.
V: Ali sta zobnik in zobnik dobavljena kot usklajen komplet?
O: Priporočljiv je ujemajoč se komplet, ker se morajo spiralna roka, montažna razdalja, razmerje in kontaktni vzorec ujemati. Za nadzor sestavljanja je mogoče dodati identifikacijo para.
V: Katere informacije o rotaciji so potrebne?
O: Določite vhodno gred, izstopno gred, smer gledanja, smer vrtenja in razporeditev ležajev. Te podrobnosti določajo spiralno roko in smer aksialnega potiska.
